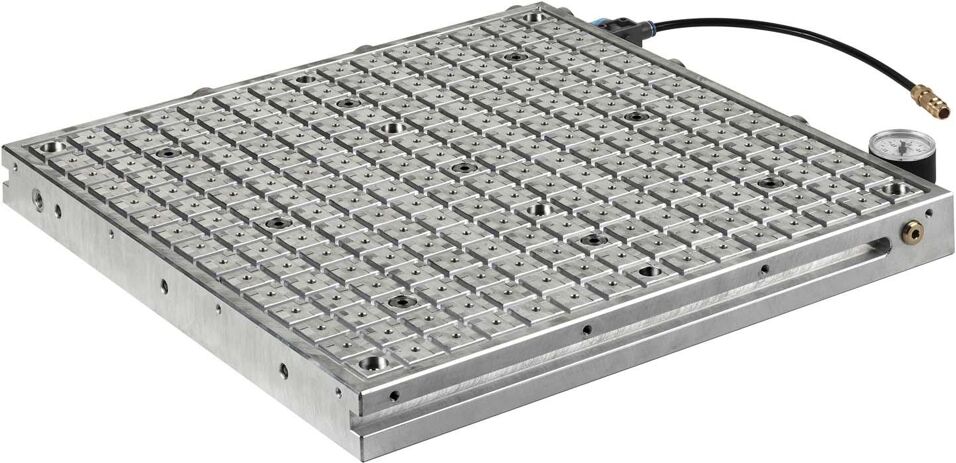

AMF Vacuumspanplaat R.25mm 400x600x9

Uitvoering: vacuümplaat met sleuven en een aanzuigplaatsen op de bovenzijde | Gemakkelijke positionering door gaten voor aanslagstiften of door zijdelingse, in hoogte verstelbare excenteraanslag | Door de zijdelingse sleuven of de bevestigingsgaten kan de vacuümspanplaat op een grondplaat worden bevestigd | Inrichtingsplaten kunnen additioneel met een zwaard- of opnamebout worden ingezet | Door het inleggen van een afdichtsnoer kunnen één of meerdere velden voor de gewenste werkstukgrootte worden vastgelegd | Alle aanzuigplaatsen zijn met elkaar verbonden.

Toepassing: door het produceren van een vacuüm met hulp van de geïntegreerde Venturi-buistechniek of met een externe vacuümpomp worden de te bewerken werkstukken opgespannen | Er kunnen een individuele veldindelingook meerdere uiteenlopende werkstukken gelijktijdig opgespannen en bewerkt worden | De vacuümplaat is direct klaar voor gebruik, omdat alle benodigde componenten in de leveringsomvang zijn ingesloten | Typische toepassingen zijn frees- en schuurwerkzaamheden | Voordelen: - Vacuümspanplaat kan zowel door perslucht in verbinding met de geïntegreerde venturibuis als ook met een externe vacuümpomp worden bedreven - Kostenbesparing door gebruikmaking van de venturibuis - Geringe bedrijfskosten door weinig verbruik van perslucht - Vacuümplaten kunnen met elkaar worden gecombineerd - Hoge vasthoudkrachten - Universeel inzetbaar - Hoge wrijvingsfactor zorgt voor een veilig spannen van onbewerkte werkstukvlakken - Door het afdichtsnoer worden kleine oneffenheden aan het werkstukoppervlak gecompenseerd - Vertragings- en slingervrije vijf-kanten-bewerking

Leveringsomvang: vacuümspanplaat van aluminium, geïntegreerde venturibuis, geluiddemper, vacuümmeter, afsluitventiel, 6 excenteraanslagen, 2 m pneumatische slang, steeknippel voor persluchtaansluiting en 10 m afdichtsnoer Ø 4,5 mm.

Aanwijzing: werking alleen met gedroogde, gefilterde en niet geoliede perslucht | Max zuigvolume tegen atmosfeer: 21,8 l/min | Werkdruk voor max | zuigvolumestroom: 3,5 bar | A. u. b | lees de montagehandleiding | Door de voorhanden zijnde opnamegaten kan de vacuümplaat zonder problemen in het AMF-nulpunt-spansysteem Zero-Point worden geïntegreerd.
