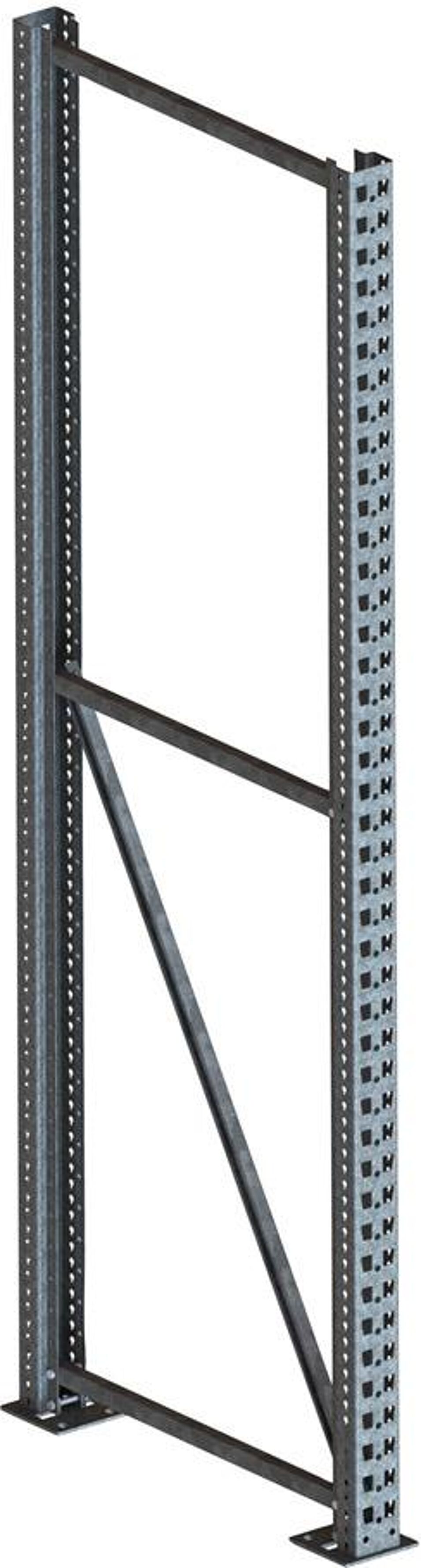

Staander 85/20 5500 x 1100 vzk cpl. multipal S met sleutelperforatie

Het draagvermogen van de staanders gelden voor stellingen met en max. hoogte van 8 meter (bovenste ligger), tot 12 m op aanvraag. De belastingen betrekken zich op stellingen met:
- minstens 4 secties
- minstens 3 ligger-niveau´s
- gelijkmatig verdeelde last
- een vakbreedte <= 2700 mm of > 2700 mm <= 3600 mm
Bij vakbreedtes grootte 2800 mm moet minstens een ligger HN 120-20 gebruikt worden! Bij kleinere liggerdoorsneden van deze vakbreedtes worden de sectiebelastingen gereduceerd. In dat geval houdt U a.u.b. ruggespraak! De sectiebelastingen zijn afhankelijk van de ligger-/staandercombinatie.
Hogere sectiebelastingen tot 23 t met het staander type 120/25 op aanvraag!
Nauwkeurige opgaven in geval van een project a.u.b. aanvragen.

Liggerprofielen voor vakbreedte < 2700 mm Liggerprofielen voor vakbreedte > 2700 mm
Staander type Vakhoogte 85/15 85/20 100/20 120/20 140/15 120/20 140/15
mm
SR 85/17 1000 7300 7260 7310 7330 - - -
SR 85/17 1500 6740 6710 6780 6800 - - -
SR 85/17 2000 6310 6290 6410 6450 - - -
SR 85/20 1000 11410 11830 11900 12230 12190 11000 11310
SR 85/20 1500 7180 9800 9950 10390 10700 9420 10120
SR 85/20 2000 5280 7930 8440 9120 9300 7200 8580

Levering geschiedt incl. 2 schroefankers.
